NETWORK DEVICE

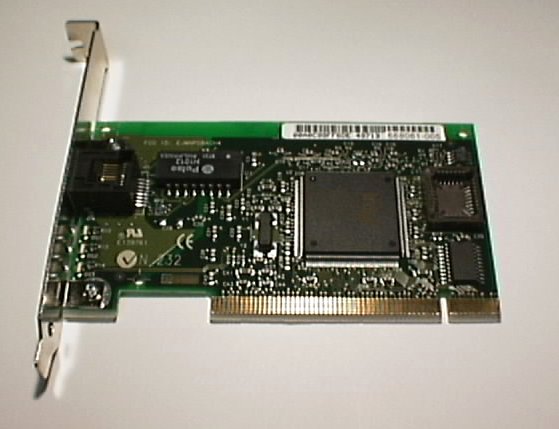

1.     NIC (Network Interface Card)

• Komponen jaringan yang menyediakan koneksi antara internal bus dari komputer dengan media jaringan.

• Banyak macamnya tergantung internal Interconnecting Devices yang bekerja pada Physical Layer diantaranya adalah NIC, Repeater, Hub, MAU.bus (PCI atau ISA) komputer yang digunakan dan port koneksi media jaringan (RJ-45 atau BNC).

• Terdapat Transceiver : bagian dari NIC yang berperan mengirimkan (Transmitter) dan menerima (Receiver) sinyal.

2.     Repeater

• Setelah melalui jarak tertentu, sinyal melemah.

• Fungsinya untuk memperkuat sinyal yang diterima pada suatu port dan meresend atau repeat pada semua port yang lain.

• Untuk memperbesar jangkauan maksimum suatu segment jaringan.

• Biasanya digunakan jika sebagian station jaringan berada jauh dari station jaringan yang lain.

·     Kerugian Repeater : memperkuat semua sinyal yang masuk ke dalam satu port ke port yang lain termasuk noise (derau) à membatasi jumlah repeater yang bias berada pada sebuah jaringan.

·     Dalam penggunaan repeater terdapat aturan 5-4-3 (5-4-3 rule) yang

menyatakan berapa jumlah repeater yang bisa dipergunakan pada sebuah

jaringan dan cara penempatannya.

·        Aturan 5-4-3: Suatu jaringan hanya terbatas dengan mempunyai 5segment, 4

repeater sebagai penghubung dan 3 segment bisa ditempati (occupied) oleh

station (lihat gambar).

3.     Hub

• Menghubungkan beberapa komputer dalam satu network

• Disebut juga Concentrator, mempunyai peran sebagai titik sentral untuk mengkoneksikan device-device pada jaringan (ethernet), jadi bisa dipandang juga sebagai multiport repeater.

• Hub me-resend atau me-repeat suatu sinyal yang diterima pada satu port  ke port yang lain sehingga berlaku juga aturan 5-4-3 diatas.

SUMBER : http://www.informatika.org/~rinaldi/Matdis/2006-2007/Makalah/Makalah0607-37.pdf
